1. 產品簡介
HI3531DV200定制開發板是常州海圖電子科技有限公司推出的一款基于海思HI3531DV200核心板設計的嵌入式開發板，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HI3531DV200集多種優勢于一身，具有強勁的處理器性能以及強悍的視頻處理、視頻分析與編解碼能力。
2. 性能與應用介紹
HI3531DV200處理器核心具有四核ARM Cortex-A53@ 1.15GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 處理單元。HI3531DV200主板提供4路HDMI輸入、2路HDMI輸出、2路USB2.0、1路USB3.0、1路10M/100M網絡、RS232、RS485、GPIO、RTC等豐富外圍接口。
Hi3531DV200是針對多路高清/超高清（1080p/4M/5M/4K）DVR產品應用開發的新一代專 業SoC芯片。Hi3531DV200集成了ARM A53四核處理器和性能強大的神經網絡推理引擎，支持多種智能算法應用。同時，Hi3531DV200還集成了多路MIPI D-PHY接口輸入，突破了數字接口的視頻輸入性能瓶頸，提供兩倍于前代產品的視頻輸入能力。另外，H.265視頻編解碼引擎、視頻圖像處理的算法效果及性能得到了進一步提升。結合豐富的外圍設備及高速接口，該SoC芯片為客戶產品提供了高性能、優異圖像質量的模擬高清DVR解決方案，廣泛用于模擬高清監控市場和車載DVR市場，多路編解碼等相關應用場景。

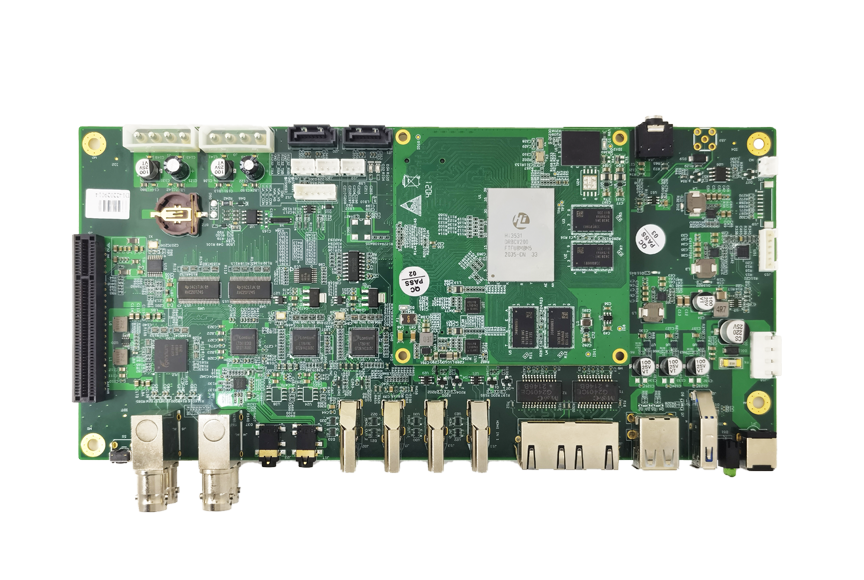

3. 產品外觀
三、產品規格

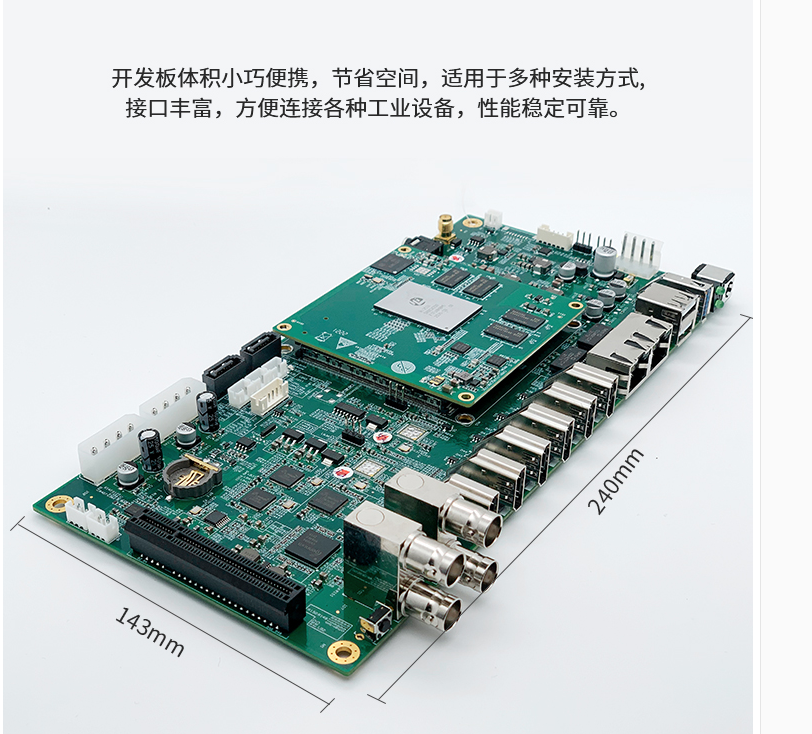

1、機械尺寸
HT-3531DV200定制開發板-機械尺寸圖

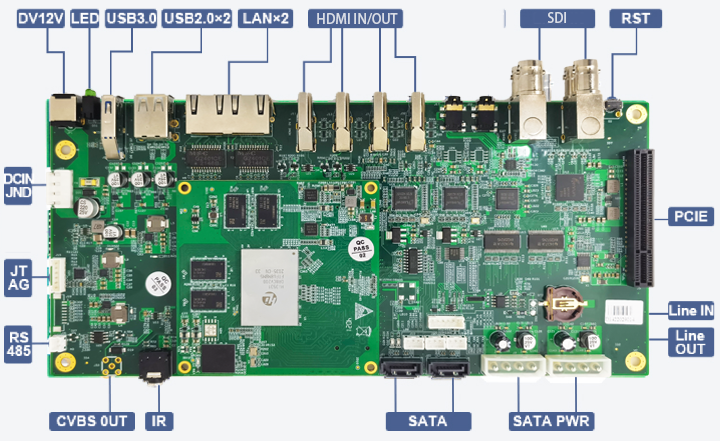

2、硬件資源描述
項目 | 類型 | 型號參數 | 說明 | |
核心配置 | 處理器 | Hi3531DV200 | CPU | 四核ARM Cortex-A53@ 1.15GHz |
32KB I-Cache，32KB D-Cache 512KB L2 Cache | ||||
支持 NEON 加速，集成FPU 處理單元 | ||||
智能視頻分析 | NNIE | 1.2Tops 神經網絡運算性能 | ||
智能計算加速性能（含跟蹤、人臉校正） | ||||
存儲 | 內存 | DDR | 2GB | |
存儲 | EMMC | 8GB | ||
連接器 | 核心板：TE # 3-6318490-6 底板：TE # 3-1827253-6 | |||
主板接口 | 電源輸入 | 1 | DC12V | |
視頻輸入 | 視頻 | 2*HDMI 4*SDI | ||
視頻輸出 | 2*HDMI、1*CVBS、1*VGA | |||
網口 | 1 | 1*LAN,10/100/1000Mbps | ||
LINE IN | 音頻 | 3.5mm音頻母座，3個單向I2S/PCM接口，支持20路復合輸入；支持雙聲道輸出 | ||
LINE OUT | ||||
USB | 3 | USB2.0 Host接口*2 USB3.0 Host接口*1 | ||
TF | 1 | SDIO3.0，接口支持 3.3/1.8V 電平 | ||
RS232 | 2 | 串口 | ||
RS485 | 1 | 串口 | ||
GPIO | 5 | I/0接口 | ||
PCIE | 1 | |||
SATA | 2 | |||
IR | 1 | |||
JTAG | 1 | |||
RTC電源接口 | 1 | CPU自帶，需要給VBAT供電 | ||
工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） | |||
3、軟件規格參數
Linux |
Uboot | 版本 | U-Boot 2016.11 |
啟動方式 | 支持從eMMC 啟動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux 4.9 | |
支持的文件系統 | ext4/nfs/yaffs2/ubifs | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
RTC | 硬件時鐘驅動，保存系統時間 | ||
Ethernet | 10/100 以太網卡驅動 | ||
USB host | USB 2.0 host 驅動 | ||
INPUT | HDMI 輸入驅動 | ||
MMC/SD | MMC/SD 控制器驅動 | ||
I2S | I2S 總線驅動 | ||
OUPT | HDMI 輸出驅動 | ||
SPI | SPI 總線驅動 | ||
eMMC | eMMC 驅動 | ||
DDR | DDR驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route 等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
圖形界面 | QT5.8.0 | 提供完善的QT 開發資源 |
4、工作環境
環境參數 | 最小值 | 典型值 | 最 大值 |
商業級溫度 | 0℃ | / | 70℃ |
儲存溫度 | -10℃ | 25℃ | 85℃ |
工作電壓 | 11.7V | 12V | 12.5V |
5、 功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
四、技術支持及資料
1、開發資料
l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。
l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。
l 提供vio、venc、vdec等豐富的Linux 例程。
l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。
2、技術支持
l 協助判斷產品是否存在故障
l HT-3531D 開發板產品軟硬件資源解釋
l 幫助正確地編譯與運行我們提供的源代碼
l 按照產品文檔資料，解決主板內出現的異常問題
3、增值服務
l 根據用戶需求完成定制硬件及軟件開發
l 支持Linux系統定制
l 支持OEM/ODM定制
l 支持項目外包開發
